El analizador de redes vectoriales R180 (analizador de cable y antena) ofrece un rendimiento de grado de laboratorio en un dispositivo portátil. Este analizador patentado (Patente de EE.UU. 9.291.657) se puede conectar directamente a la antena u otro DUT sin la necesidad de un cable de prueba, eliminando las incertidumbres de medición inherentes a los cables. Resultando en un rendimiento altamente confiable y estabilidad de calibración. El VNA de 1 puerto viene con todas las características que los ingenieros esperan que se incluyan en nuestro software.
El R180 1-Port VNA está disponible con una opción de complemento IP54:
Como se define en la norma internacional IEC 60529, la Clasificación de protección contra ingreso clasifica los grados de protección provistos contra la intrusión de objetos sólidos (incluidas partes del cuerpo como manos y dedos), polvo, contacto accidental y agua en recintos eléctricos.
Compra en línea: debe agregar esta opción de complemento a su carrito antes de pagar
Solicitar un presupuesto: incluya su interés en esta opción cuando solicite un presupuesto

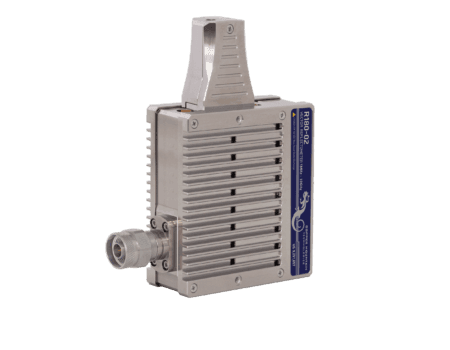

La configuración estándar R180-02 incorpora un conector de puerto de prueba macho tipo N. Otros conectores están disponibles por pedido especial:
R180-01 – hembra tipo N
R180-11 – 3,5 mm hembra
R180-12 – 3.5mm macho
El R180 VNA incluye un módulo de medición de RF y una aplicación de software R que se ejecuta en una PC, computadora portátil o tableta con Windows, que se conecta al hardware de medición a través de la interfaz USB. El software R se puede instalar en varias computadoras que comparten el uso del módulo de medición del analizador. La computadora de mano (el analizador de cable y antena R180 se alimenta y opera mediante una conexión USB a una PC externa o un cargador externo de 5 V. El analizador de red R180 se puede usar en el campo, en el laboratorio y en las pruebas de producción. El VNA se puede integrar en el sistema de prueba de producción a través del plug-in de prueba de fabricación.
Especificaciones:
- – Frequency range: 1 MHz to 18 GHz
- – Measured parameters: S11 as Log magnitude, DTF, Smith, and more
- – Sweep types: linear frequency, log frequency, segment
- – Effective Directivity: 42 dB
- – Measurement speed: 100 µs
- – Impedance: 50 Ohm
