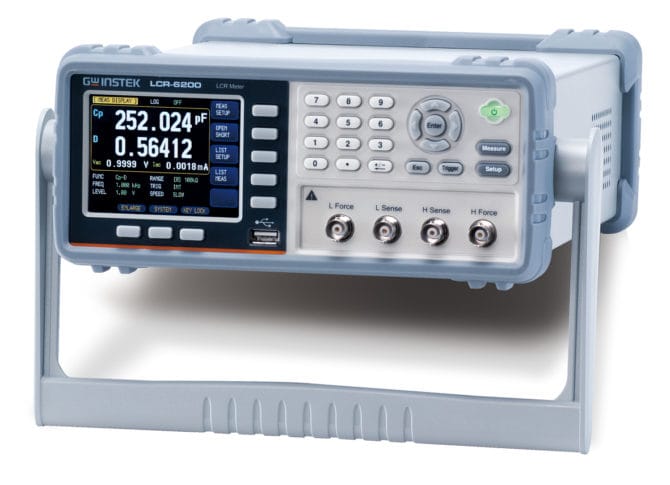

GW Instek presenta el nuevo medidor de LCR de alta precisión─LCR-6000, que, con cinco modelos, tiene un rango de frecuencia de prueba que se extiende desde 2kHz / 20kHz / 100kHz / 200kHz / 300kHz (máximo) y con una precisión de 0.05%. La serie LCR-6000 compactada con abundantes características es absolutamente una herramienta perfecta para I + D, prueba de producción, IQC, etc. en la implementación de cada etapa de prueba para componentes pasivos.

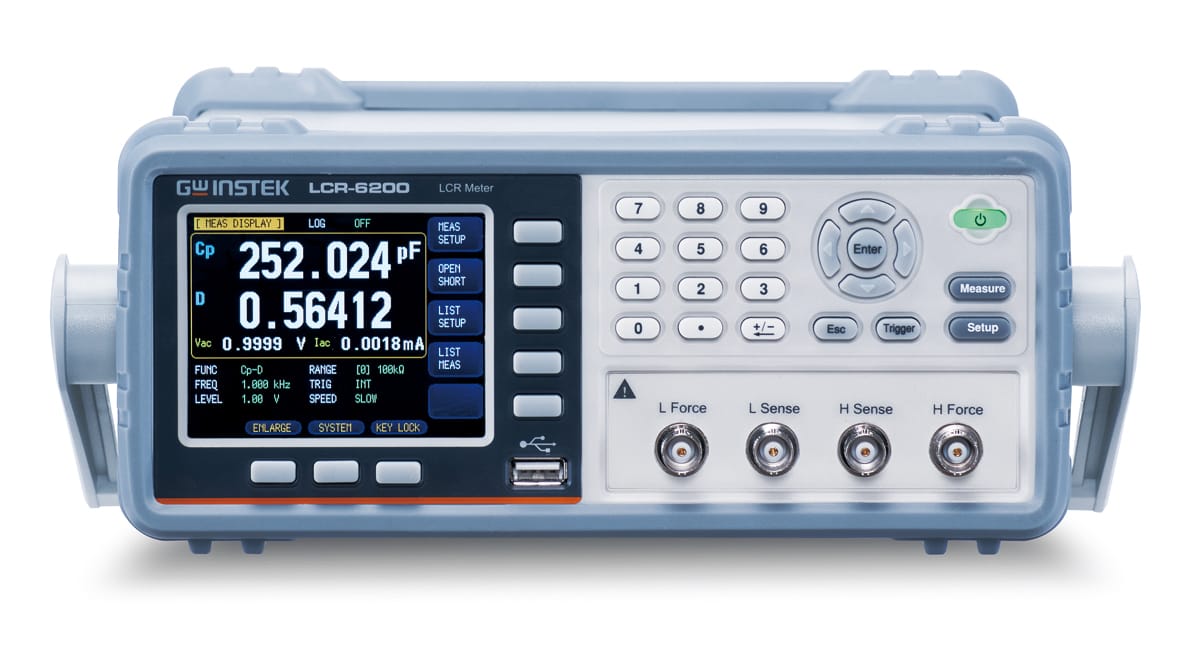

La serie LCR-6000 proporciona funciones ricas con el tamaño compacto. En primer lugar, toda la serie adopta una pantalla LCD a color de 3,5 pulgadas y cuenta con opulentos parámetros de visualización. Además de mostrar simultáneamente los criterios de configuración y los resultados de medición, la serie aumenta dos parámetros de monitoreo adicionales. En otras palabras, hay cuatro parámetros, primario / secundario y dos de monitoreo, que se muestran simultáneamente en la pantalla y que mejoran enormemente la eficiencia de la medición. El modo de visualización ampliada no solo enfatiza los resultados de la medición, sino que también proporciona un juicio PASS / FAIL para facilitar un resultado de prueba rápido y conveniente.
La conveniencia es una de las características únicas. La serie LCR-6000 viene equipada con dos métodos de cero, que son rango de frecuencia completo y punto. Los usuarios, sin desconectar la alimentación y cambiar el dispositivo de prueba, pueden cambiar libremente la frecuencia dentro del rango de frecuencia proporcionado para realizar mediciones. Al hacerlo, se puede ahorrar un tiempo tremendo ejecutando repetidamente la operación cero. Además, el rango de frecuencia de la serie es consecutivo, lo que permite a los usuarios ingresar un valor de frecuencia preciso para realizar la prueba más genuina de los componentes.
La serie LCR-6000 también presenta diversas medidas auxiliares para cumplir con los requisitos de medición de diferentes materiales. Por ejemplo, la serie proporciona la función de control de nivel automático (ALC) para satisfacer el requisito de voltaje de prueba de MLCC. Para mediciones de componentes inductivos, la serie proporciona la función de corriente de prueba ajustable y la función de medición de resistencia D.C. El adaptador de corriente de polarización externo opcional (± 2.5A) cumple los requisitos de medición. Con respecto a la prueba de voltaje de polarización de D.C. para requisitos de componentes capacitivos, la serie permite a los usuarios realizar mediciones de verificación en materiales mediante su voltaje interno ajustable de ± 2.5V o mediante un adaptador de voltaje de polarización externo opcional (± 45V). Además, los 10 pasos de las funcionalidades de prueba enumeradas permiten a los usuarios establecer parámetros de prueba (ya sea por frecuencia, voltaje o corriente) para cada paso según los requisitos de los usuarios para observar la tendencia de las características DUT.
La serie LCR-6000 tiene 10 conjuntos de memoria definidos por los criterios de configuración del panel para facilitar a los usuarios la selección de los criterios de prueba y el ahorro de tiempo en configuraciones repetidas. La capacidad de almacenamiento de resultados de 10,000 mediciones puede registrar fácilmente los resultados de mediciones instantáneamente. El host USB permite un fácil acceso a los resultados grabados sin conectar la serie a la PC. El host USB también permite que el USB recupere y guarde la pantalla para ayudar a los usuarios a compilar las pautas de configuración.
Para el control externo, la serie LCR-6000 proporciona una interfaz de manejador y se asocia con su función de clasificación de medidas (9BIN, AUX: 1BIN) para facilitar la conexión con la máquina de clasificación para clasificar los materiales. Para el control remoto y los requisitos de recuperación de resultados de medición, la serie LCR-6000 proporciona RS-232C para ayudar a configurar el control o la recuperación de resultados de medición a través de los comandos de la PC. Además, el software gratuito para PC brinda a los usuarios una herramienta instantánea para almacenar resultados de medición que ahorran tiempo en el desarrollo de programas.
La nueva serie LCR-6000 compactada puede mejorar efectivamente la limitación de espacio. Diversas funcionalidades de medición y métodos de visualización hacen de la serie la opción de alto CP para cumplir los requisitos de I + D, evaluación de componentes para los departamentos de ingeniería, requisitos de clasificación de categorías para la producción de componentes e IQC para la verificación de las especificaciones de los componentes.
Frecuencia consecutiva y función cero conveniente
Pantalla de información rica y diversa
10 puntos listados de pruebas y software para PC
Diversas funciones auxiliares de medición.
Interfaz estándar
